Cọc tiếp địa đồng đỏ – Giải pháp tiếp địa chống sét hiệu quả

Cọc tiếp địa đồng đỏ là một trong những vật tư quan trọng trong hệ thống tiếp địa, được sử dụng để tạo đường dẫn dòng điện xuống đất khi xảy ra sự cố điện, sét đánh hoặc điện áp lan truyền. Với khả năng dẫn điện tốt và độ bền cao, cọc đồng tiếp địa được sử dụng phổ biến trong hệ thống chống sét trực tiếp, chống sét lan truyền và tiếp địa an toàn điện cho nhà ở, nhà xưởng, công trình công nghiệp và các hệ thống điện.

Cọc tiếp địa đồng đỏ là gì?

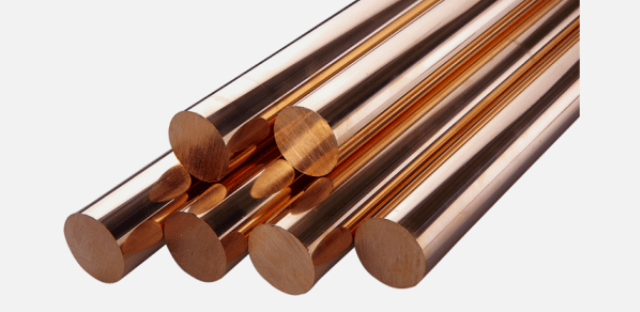

Cọc tiếp địa đồng đỏ là thanh cọc được chế tạo từ đồng đỏ có khả năng dẫn điện cao, thường có dạng thanh tròn với nhiều kích thước đường kính và chiều dài khác nhau.

Cọc được đóng trực tiếp xuống đất và liên kết với dây tiếp địa bằng các phụ kiện chuyên dụng như kẹp tiếp địa, mối hàn hóa nhiệt hoặc đầu nối cọc. Khi hệ thống được thiết kế đúng kỹ thuật, cọc giúp tạo đường dẫn có điện trở thấp để dòng điện sự cố và dòng sét được thoát xuống đất một cách an toàn.

Trong hệ thống chống sét, chất lượng của cọc tiếp địa có ảnh hưởng trực tiếp đến hiệu quả của toàn bộ hệ thống tiếp đất.

Ưu điểm của cọc tiếp địa đồng đỏ

1. Khả năng dẫn điện tốt

Đồng đỏ có độ dẫn điện cao, giúp tạo đường dẫn hiệu quả cho dòng điện từ hệ thống chống sét hoặc hệ thống điện xuống hệ thống tiếp địa.

2. Khả năng chống ăn mòn tốt

So với nhiều vật liệu kim loại thông thường, đồng có khả năng chống oxy hóa và ăn mòn tương đối tốt trong nhiều điều kiện môi trường. Đây là ưu điểm quan trọng khi cọc được chôn lâu dài dưới đất.

3. Độ bền cao

Cọc đồng tiếp địa có thể được sử dụng trong thời gian dài nếu lựa chọn đúng vật liệu, kích thước và phương pháp thi công. Cọc phù hợp cho cả công trình dân dụng và công nghiệp.

4. Phù hợp với nhiều hệ thống tiếp địa

Cọc tiếp địa đồng đỏ có thể kết hợp với dây đồng trần, cáp đồng tiếp địa, băng đồng và các phụ kiện tiếp địa để tạo thành hệ thống tiếp đất hoàn chỉnh.

5. Dễ thi công

Cọc có dạng thanh dài, thuận tiện cho việc đóng sâu xuống nền đất. Tùy điều kiện địa chất, có thể sử dụng một hoặc nhiều cọc và liên kết chúng thành mạng tiếp địa.

Ứng dụng của cọc tiếp địa đồng đỏ

Cọc tiếp địa đồng đỏ được sử dụng trong nhiều hệ thống điện và chống sét như:

• Hệ thống chống sét trực tiếp cho nhà ở, biệt thự, văn phòng.
• Hệ thống tiếp địa chống sét cho nhà xưởng, nhà máy.
• Hệ thống tiếp địa cho tủ điện và trạm điện.
• Tiếp địa an toàn cho thiết bị điện.
• Hệ thống tiếp địa cho thiết bị viễn thông, mạng và máy chủ.
• Hệ thống tiếp địa cho các công trình công nghiệp.
• Hệ thống tiếp địa kết hợp với thiết bị chống sét lan truyền SPD.
• Hệ thống tiếp địa cho các công trình có yêu cầu cao về an toàn điện.

Các loại cọc tiếp địa đồng đỏ phổ biến

Trên thị trường, cọc tiếp địa bằng đồng thường có nhiều kích thước khác nhau để phù hợp với từng công trình.

Một số kích thước thường được lựa chọn gồm:

Kích thước cọc cần được lựa chọn dựa trên thiết kế hệ thống tiếp địa, điện trở suất của đất, điều kiện địa chất và yêu cầu kỹ thuật của công trình, thay vì chỉ lựa chọn theo đường kính cọc.

Cấu tạo hệ thống tiếp địa sử dụng cọc đồng

Một hệ thống tiếp địa hoàn chỉnh thường bao gồm:

Cọc tiếp địa đồng đỏ → dây dẫn tiếp địa → điểm kiểm tra tiếp địa → hệ thống cần bảo vệ.

Các cọc có thể được liên kết với nhau bằng dây đồng hoặc băng đồng. Tại vị trí liên kết cần sử dụng phương pháp kết nối phù hợp để đảm bảo tiếp xúc điện tốt và hạn chế nguy cơ tăng điện trở tại mối nối.

Đối với hệ thống chống sét, việc bố trí cọc và dây tiếp địa cần được tính toán theo thiết kế của công trình.

Cọc tiếp địa đồng đỏ nên đóng sâu bao nhiêu?

Chiều dài cọc phụ thuộc vào thiết kế và điều kiện đất của từng công trình. Cọc thường được đóng theo phương thẳng đứng xuống đất để tiếp xúc với các lớp đất có đặc tính dẫn điện phù hợp.

Không nên chỉ dựa vào chiều dài cọc để đánh giá hiệu quả tiếp địa. Điện trở tiếp địa cuối cùng cần được đo kiểm thực tế sau khi hoàn thành hệ thống.

Nếu điện trở tiếp địa chưa đạt yêu cầu thiết kế, có thể phải bổ sung thêm cọc, tăng chiều dài hệ thống hoặc cải thiện cấu hình mạng tiếp địa tùy điều kiện thực tế.

Cách thi công cọc tiếp địa đồng đỏ

Quy trình thi công cơ bản có thể thực hiện theo các bước:

Bước 1: Khảo sát vị trí

Xác định vị trí thi công và khảo sát điều kiện đất, các công trình ngầm, đường điện, đường ống hoặc các hạng mục có thể ảnh hưởng đến việc đóng cọc.

Bước 2: Xác định số lượng cọc

Số lượng cọc được xác định dựa trên thiết kế tiếp địa và yêu cầu về điện trở tiếp địa.

Bước 3: Đóng cọc

Cọc đồng được đóng xuống đất bằng thiết bị phù hợp. Cần đảm bảo cọc không bị cong, biến dạng hoặc hư hỏng trong quá trình thi công.

Bước 4: Liên kết các cọc

Các cọc được liên kết bằng dây đồng hoặc băng đồng thông qua kẹp tiếp địa, mối hàn hóa nhiệt hoặc phương pháp kết nối phù hợp.

Bước 5: Kết nối với hệ thống cần tiếp địa

Dây dẫn từ hệ thống tiếp địa được kết nối đến hệ thống chống sét, tủ điện hoặc thiết bị cần bảo vệ.

Bước 6: Đo điện trở tiếp địa

Sau khi hoàn thành, cần tiến hành đo điện trở tiếp địa bằng thiết bị đo chuyên dụng để xác định hệ thống có đáp ứng yêu cầu thiết kế hay không.

Cọc tiếp địa đồng đỏ và cọc mạ đồng khác nhau như thế nào?

Hai loại cọc này thường dễ bị nhầm lẫn.

Cọc đồng đỏ được chế tạo từ vật liệu đồng với khả năng dẫn điện và chống ăn mòn tốt.

Trong khi đó, cọc thép mạ đồng có phần lõi bằng thép và bên ngoài được phủ một lớp đồng. Loại cọc này thường có ưu điểm về độ cứng cơ học và chi phí, đồng thời vẫn tận dụng được khả năng dẫn điện và chống ăn mòn của lớp đồng.

Khi lựa chọn, cần kiểm tra rõ vật liệu, đường kính, chiều dài, độ dày lớp đồng đối với cọc mạ đồng và tiêu chuẩn sản phẩm để tránh nhầm lẫn giữa cọc đồng đỏ nguyên chất và cọc thép mạ đồng.

Những lưu ý khi lựa chọn cọc tiếp địa

Để hệ thống tiếp địa hoạt động ổn định, nên lưu ý:

• Xác định đúng loại vật liệu của cọc.
• Kiểm tra đường kính và chiều dài cọc.
• Lựa chọn cọc phù hợp với điều kiện đất.
• Sử dụng phụ kiện kết nối tương thích với cọc đồng.
• Đảm bảo các mối nối có độ chắc chắn và khả năng dẫn điện tốt.
• Thi công theo thiết kế hệ thống tiếp địa.
• Đo điện trở tiếp địa sau khi hoàn thành.
• Không nên lựa chọn sản phẩm chỉ dựa vào giá thành.

Mua cọc tiếp địa đồng đỏ ở đâu?

Khi mua cọc tiếp địa đồng đỏ, khách hàng nên lựa chọn nhà cung cấp vật tư chống sét và tiếp địa có thông tin sản phẩm rõ ràng, quy cách cụ thể và nguồn gốc vật liệu minh bạch.

Tùy nhu cầu của công trình, có thể lựa chọn cọc đồng với các đường kính và chiều dài khác nhau. Ngoài cọc, một hệ thống tiếp địa hoàn chỉnh còn cần dây tiếp địa, kẹp cọc, hộp kiểm tra tiếp địa và các phụ kiện kết nối phù hợp.

Kết luận

Cọc tiếp địa đồng đỏ là vật tư quan trọng giúp tạo đường dẫn dòng điện xuống đất trong hệ thống tiếp địa. Nhờ khả năng dẫn điện tốt, độ bền cao và khả năng chống ăn mòn, cọc đồng phù hợp với nhiều hệ thống chống sét và tiếp địa điện.

Để hệ thống đạt hiệu quả, cần lựa chọn đúng loại cọc, thiết kế số lượng và vị trí cọc phù hợp, thi công đúng kỹ thuật và đặc biệt là đo kiểm điện trở tiếp địa sau khi hoàn thiện.
