Trụ đỡ kim thu sét

Trụ đỡ kim thu sét là bộ phận dùng để nâng đỡ và cố định kim thu sét tại vị trí phù hợp trên công trình. Một trụ đỡ chắc chắn giúp kim được lắp đặt ổn định, hạn chế rung lắc do gió và tạo điều kiện bố trí kim ở độ cao thích hợp theo thiết kế hệ thống chống sét.

Siêu Thị Chống Sét cung cấp nhiều loại trụ đỡ kim thu sét bằng inox 304 và sắt sơn chống rỉ, với nhiều đường kính và chiều cao khác nhau. Các sản phẩm hiện có gồm trụ D42, D49 với chiều cao 2m, 3m, 4m và 5m, đáp ứng nhu cầu lắp đặt cho nhà ở, nhà xưởng, kho hàng, tòa nhà và các công trình công nghiệp.

Trụ đỡ kim thu sét là gì?

Trụ đỡ kim thu sét là kết cấu được lắp đặt tại vị trí thích hợp để cố định và nâng kim thu sét lên cao. Trụ thường được liên kết với mặt bằng mái hoặc kết cấu của công trình thông qua chân đế, bản mã và các phụ kiện cố định.

Trong một hệ thống chống sét trực tiếp, trụ đỡ cần có độ cứng và khả năng chịu lực phù hợp để duy trì vị trí của kim trong điều kiện ngoài trời.

Trụ đỡ không phải là thiết bị thu sét mà là bộ phận cơ khí hỗ trợ việc lắp đặt kim. Hiệu quả bảo vệ của hệ thống còn phụ thuộc vào loại kim thu sét, vị trí lắp đặt, dây dẫn xuống và hệ thống tiếp địa.

Các loại trụ đỡ kim thu sét

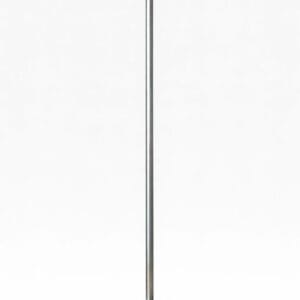

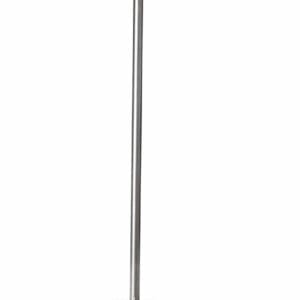

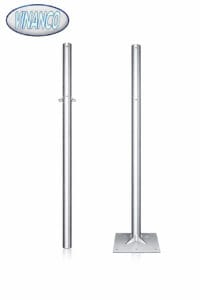

Trụ đỡ kim thu sét inox 304

Trụ đỡ kim thu sét inox 304 được sử dụng cho các công trình yêu cầu độ bền, khả năng chống ăn mòn và tính thẩm mỹ cao.

Inox 304 phù hợp với môi trường ngoài trời, nơi trụ thường xuyên tiếp xúc với nắng, mưa và độ ẩm. Sản phẩm tại Siêu Thị Chống Sét hiện có các kích thước như D42 và D49, chiều cao từ 2m đến 5m tùy mẫu.

Ví dụ, trụ inox 304 D42 dài 3m có độ dày 1,5mm và sử dụng đế trụ 200 x 200 x 5mm.

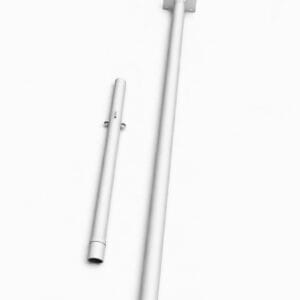

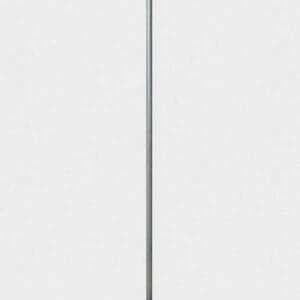

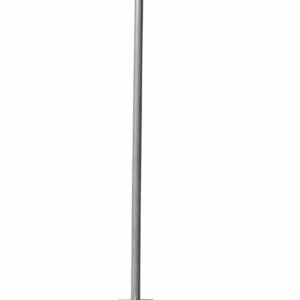

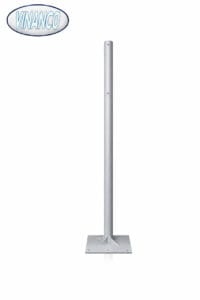

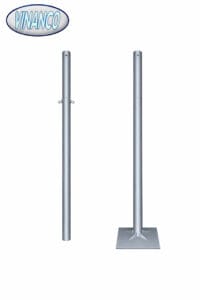

Trụ đỡ kim thu sét bằng sắt sơn chống rỉ

Trụ đỡ kim thu sét bằng sắt sơn chống rỉ là lựa chọn kinh tế cho nhiều công trình dân dụng và công nghiệp.

Trụ được sơn bảo vệ bề mặt nhằm hạn chế tác động của môi trường và phù hợp với các công trình cần tối ưu chi phí. Các mẫu hiện có gồm D42 và D49, với chiều cao từ 2m đến 5m. Một số trụ cao được thiết kế thành 2 đoạn để thuận tiện hơn cho việc vận chuyển và lắp đặt.

Trụ đỡ kim thu sét D42 và D49

Hai kích thước được sử dụng phổ biến trong danh mục là D42 và D49.

Việc lựa chọn đường kính trụ cần dựa trên:

• Chiều cao trụ.
• Loại kim thu sét.
• Khối lượng kim.
• Điều kiện gió tại vị trí lắp đặt.
• Phương án liên kết với mái hoặc kết cấu công trình.
• Yêu cầu kỹ thuật của công trình.

Không nên lựa chọn trụ chỉ dựa vào đường kính. Với những trụ cao hoặc vị trí chịu gió lớn, cần xem xét đồng thời độ dày thành ống, chân đế, giằng và phương án neo giữ.

Trụ đỡ kim thu sét cao 2m, 3m, 4m, 5m

Siêu Thị Chống Sét cung cấp nhiều chiều cao trụ khác nhau để phù hợp với từng phương án lắp đặt.

Trụ 2m: phù hợp với những vị trí không cần nâng kim quá cao.

Trụ 3m: được sử dụng phổ biến cho nhiều công trình dân dụng và công nghiệp.

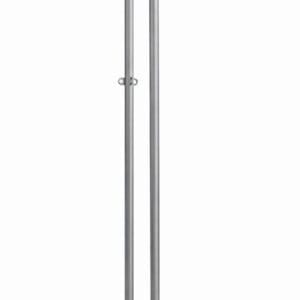

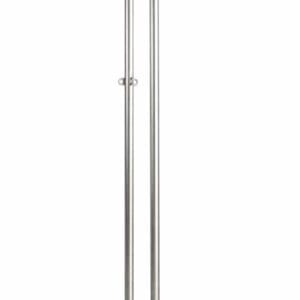

Trụ 4m: thường được chia thành 2 đoạn để thuận tiện vận chuyển và thi công.

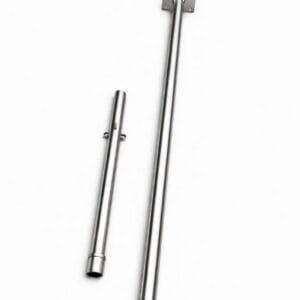

Trụ 5m: phù hợp với những phương án cần đưa kim lên vị trí cao hơn; khi sử dụng trụ cao cần đặc biệt chú ý đến độ ổn định, tải trọng gió và phương án giằng neo.

Chiều cao trụ không nên được lựa chọn cố định cho mọi công trình. Vị trí và chiều cao lắp đặt kim cần được xác định dựa trên thiết kế chống sét cụ thể.

Đế trụ kim thu sét

Đế trụ là bộ phận quan trọng giúp truyền tải trọng từ thân trụ xuống kết cấu công trình.

Một số sản phẩm trong danh mục sử dụng đế trụ 200 x 200 x 5mm.

Khi thi công, cần đảm bảo đế được liên kết chắc chắn với kết cấu mái hoặc vị trí lắp đặt. Đối với trụ cao, cần tính toán thêm tải trọng do gió và phương án giằng để hạn chế rung lắc.

Trụ đỡ kim thu sét có tác dụng gì?

Trụ đỡ có các vai trò chính:

• Cố định kim thu sét.
• Đưa kim lên vị trí phù hợp.
• Giữ kim ổn định trong điều kiện thời tiết ngoài trời.
• Tạo khoảng cách phù hợp giữa kim và các kết cấu xung quanh.
• Hỗ trợ việc bố trí vùng bảo vệ theo thiết kế.
• Tạo kết cấu lắp đặt đồng bộ với hệ thống chống sét.

Một trụ đỡ tốt cần phù hợp với kim thu sét và kết cấu công trình, không nên xem trụ chỉ là một phụ kiện mang tính thẩm mỹ.

Cách lựa chọn trụ đỡ kim thu sét

Khi lựa chọn trụ đỡ kim thu sét, nên xem xét các yếu tố sau:

1. Vật liệu

Có thể lựa chọn inox 304 khi ưu tiên khả năng chống ăn mòn và tính thẩm mỹ; hoặc sắt sơn chống rỉ khi cần giải pháp kinh tế.

2. Chiều cao

Xác định chiều cao cần thiết dựa trên thiết kế vùng bảo vệ và vị trí lắp đặt kim.

3. Đường kính và độ dày

Trụ D42, D49 hoặc kích thước khác cần được lựa chọn dựa trên chiều cao, tải trọng và loại kim sử dụng.

4. Chân đế và liên kết

Kiểm tra kích thước bản mã, lỗ liên kết và phương án cố định trụ vào kết cấu công trình.

5. Giằng và neo

Đối với trụ cao, cần xem xét phương án giằng neo để tăng độ ổn định, đặc biệt tại các vị trí thường xuyên chịu gió.

Trụ đỡ và hệ thống chống sét hoàn chỉnh

Trụ đỡ chỉ là một thành phần trong hệ thống chống sét. Một hệ thống chống sét trực tiếp thường gồm:

• Kim thu sét
• Trụ đỡ kim thu sét
• Dây/cáp dẫn xuống
• Cọc tiếp địa
• Dây liên kết tiếp địa
• Hộp kiểm tra điện trở
• Kẹp và phụ kiện tiếp địa
• Vật tư hàn hóa nhiệt
• Hóa chất giảm điện trở, khi cần thiết

Việc lựa chọn từng thành phần cần đồng bộ với thiết kế tổng thể để đảm bảo hệ thống hoạt động đúng yêu cầu.

Mua trụ đỡ kim thu sét

Siêu Thị Chống Sét cung cấp trụ đỡ kim thu sét inox 304 và trụ sắt sơn chống rỉ với nhiều kích thước, chiều cao và cấu hình khác nhau.

Khách hàng có thể lựa chọn trụ D42, D49, cao 2m, 3m, 4m hoặc 5m tùy theo yêu cầu công trình. Với các trường hợp cần kích thước hoặc kết cấu riêng, có thể trao đổi để lựa chọn phương án phù hợp.

Để lựa chọn đúng trụ, nên cung cấp thông tin về loại kim thu sét, chiều cao cần lắp, vị trí lắp đặt và kết cấu mái để xác định kích thước và phương án cố định phù hợp.
