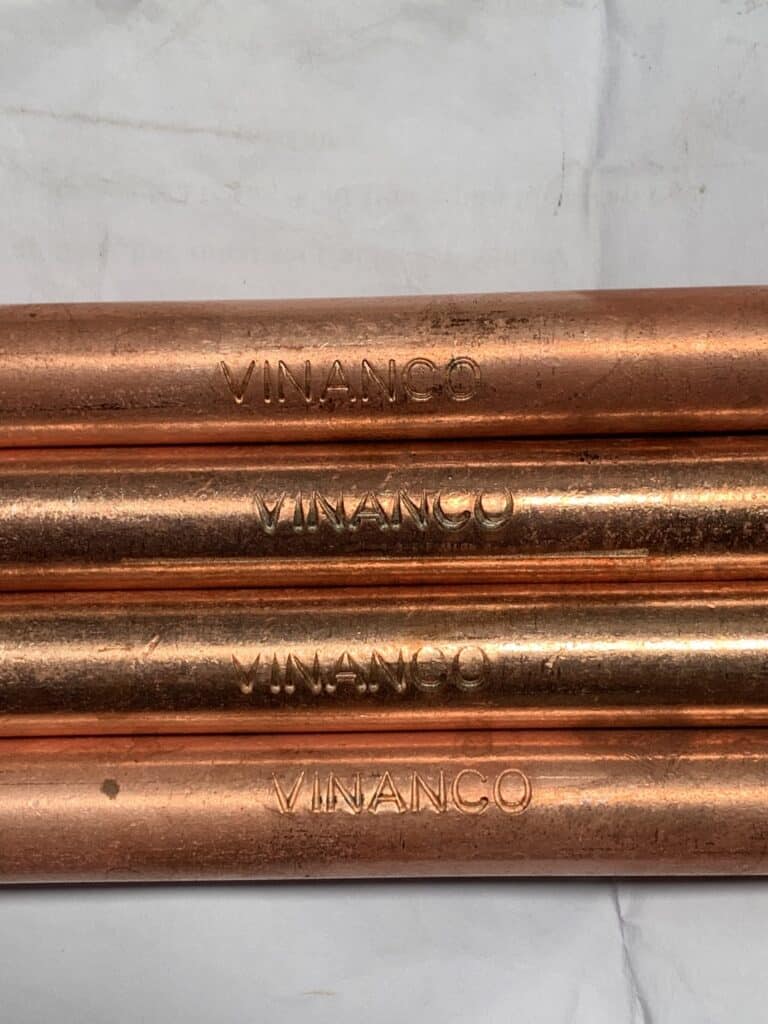

Cọc tiếp địa mạ đồng – Giải pháp tiếp địa chống sét bền vững
Cọc tiếp địa mạ đồng là một trong những vật tư quan trọng trong hệ thống tiếp địa chống sét và hệ thống nối đất điện. Với cấu tạo lõi thép bên trong và lớp đồng phủ bên ngoài, cọc vừa có độ cứng cơ học để thi công xuống đất, vừa có bề mặt đồng giúp tạo tiếp xúc điện và tăng khả năng chống ăn mòn.
Tại VINANCO GROUP, cọc tiếp địa mạ đồng được cung cấp với nhiều lựa chọn về chiều dài, đường kính và độ dày lớp mạ, phù hợp cho các công trình dân dụng, nhà xưởng, tòa nhà, trạm điện và hệ thống chống sét.
4
Cọc tiếp địa mạ đồng là gì?
Cọc tiếp địa mạ đồng là loại điện cực tiếp địa có lõi bằng thép và bên ngoài được phủ một lớp đồng bằng công nghệ mạ phù hợp. Cọc được đóng hoặc ép xuống đất và kết nối với dây dẫn tiếp địa để tạo thành đường dẫn điện từ hệ thống xuống đất.
So với cọc thép thông thường, cọc thép mạ đồng có lớp đồng bên ngoài giúp tăng khả năng chống oxy hóa và ăn mòn trong môi trường đất. Trong khi đó, lõi thép giúp cọc có độ bền cơ học cần thiết trong quá trình vận chuyển và thi công.
VINANCO hiện cung cấp các dòng cọc tiếp địa mạ đồng với đường kính và độ dày lớp mạ khác nhau. Trong danh mục vật tư chống sét của VINANCO có các lựa chọn D16 × 2,4 m, lớp mạ 30 micron, 60 micron và 254 micron.
Cấu tạo của cọc tiếp địa mạ đồng
Thông thường, cọc tiếp địa mạ đồng gồm các bộ phận chính:
1. Lõi thép
Lõi thép tạo độ cứng và khả năng chịu lực cho cọc. Đây là ưu điểm quan trọng khi cọc cần được đóng sâu vào nền đất.
2. Lớp đồng bên ngoài
Lớp đồng phủ bên ngoài giúp bề mặt cọc có khả năng dẫn điện tốt và tăng khả năng chống ăn mòn.
3. Đầu nhọn
Đầu cọc được gia công dạng nhọn để hỗ trợ quá trình đóng cọc xuống đất.
4. Phần ren kết nối
Một số loại cọc được thiết kế ren để có thể sử dụng khớp nối, giúp nối nhiều cọc khi cần tăng chiều sâu hệ thống tiếp địa.
Ví dụ, cọc tiếp địa ACE D16 × 2,4 m của VINANCO có đường kính 16 mm, chiều dài 2,4 m và thiết kế ren để có thể nối các cọc với nhau bằng phụ kiện chuyên dụng.
Ưu điểm của cọc tiếp địa mạ đồng
Khả năng chống ăn mòn tốt
Cọc tiếp địa được đặt trực tiếp trong môi trường đất nên thường xuyên chịu tác động của độ ẩm, muối khoáng và các yếu tố hóa học trong đất.
Lớp đồng bên ngoài giúp bảo vệ lõi thép, từ đó tăng độ bền của điện cực trong quá trình sử dụng.
Độ bền cơ học cao
Lõi thép giúp cọc có khả năng chịu lực tốt hơn so với việc sử dụng đồng nguyên chất trong những điều kiện thi công cần đóng cọc sâu.
Khả năng dẫn điện tốt
Đồng là vật liệu có độ dẫn điện cao, vì vậy lớp đồng trên bề mặt cọc tạo nên bề mặt tiếp xúc phù hợp với hệ thống tiếp địa.
Chi phí hợp lý
So với việc sử dụng cọc đồng nguyên chất, cọc thép mạ đồng kết hợp được độ bền cơ học của thép và đặc tính dẫn điện, chống ăn mòn của đồng, giúp tối ưu chi phí cho nhiều hệ thống tiếp địa.
Cọc tiếp địa mạ đồng D16 × 2,4 m
Đây là kích thước phổ biến trong nhiều hệ thống tiếp địa.
Một số dòng đang được VINANCO phân phối gồm:
| Sản phẩm | Kích thước | Lớp mạ |
|---|---|---|
| Cọc tiếp địa mạ đồng GOLDWELD | D16 × 2,4 m | 30 micron |
| Cọc tiếp địa mạ đồng GOLDWELD | D16 × 2,4 m | 60 micron |
| Cọc tiếp địa mạ đồng GOLDWELD | D16 × 2,4 m | 254 micron |
| Cọc tiếp địa mạ đồng Việt Nam | D14/D16 × 2,4 m | Theo sản phẩm |
| Cọc tiếp địa ACE Ấn Độ | D16 × 2,4 m | 25–254 micron |
Các thông số thực tế cần được đối chiếu theo từng mã sản phẩm và yêu cầu của công trình. VINANCO cũng công bố dòng cọc mạ đồng Việt Nam D14 × 2,4 m và D16 × 2,4 m.
Ứng dụng của cọc tiếp địa mạ đồng
Cọc tiếp địa mạ đồng được sử dụng trong nhiều hệ thống:
- Hệ thống tiếp địa chống sét trực tiếp
- Hệ thống tiếp địa thiết bị điện
- Hệ thống nối đất an toàn
- Hệ thống tiếp địa nhà xưởng
- Hệ thống tiếp địa tòa nhà
- Hệ thống tiếp địa trạm điện
- Hệ thống tiếp địa cho máy móc và thiết bị
- Công trình dân dụng và công nghiệp
- Hệ thống chống sét cho kho hàng, nhà máy và công trình sản xuất
Cọc thường được kết nối với cáp đồng trần, thanh đồng tiếp địa, hộp kiểm tra điện trở và các phụ kiện tiếp địa khác để hoàn thiện hệ thống.
Cách lắp đặt cọc tiếp địa mạ đồng
Quy trình thi công thực tế cần căn cứ vào thiết kế tiếp địa, địa chất và yêu cầu kỹ thuật của công trình. Một quy trình cơ bản có thể gồm:
Bước 1: Khảo sát vị trí và điều kiện địa chất.
Bước 2: Xác định vị trí đóng cọc theo thiết kế hệ thống tiếp địa.
Bước 3: Đóng cọc tiếp địa xuống đất.
Bước 4: Kết nối cọc với dây tiếp địa bằng kẹp tiếp địa hoặc phương pháp kết nối phù hợp.
Bước 5: Có thể sử dụng hàn hóa nhiệt khi thiết kế yêu cầu mối nối có độ bền cao.
Bước 6: Lắp hộp kiểm tra điện trở nếu hệ thống có thiết kế vị trí kiểm tra.
Bước 7: Đo điện trở tiếp địa và đánh giá kết quả theo yêu cầu kỹ thuật của công trình.
VINANCO cũng mô tả phương án kết nối cọc bằng ốc siết hoặc hàn hóa nhiệt và lắp đặt bằng cách đóng sâu xuống đất, sau đó kết nối với cáp đồng.
Xem sản phẩm và giá cọc tiếp địa
Cọc tiếp địa mạ đồng kết hợp với những vật tư nào?
Một hệ thống tiếp địa hoàn chỉnh thường không chỉ sử dụng cọc mà còn cần nhiều vật tư khác.
Cáp đồng trần
Dùng làm dây dẫn kết nối giữa các cọc và hệ thống tiếp địa. VINANCO hiện có các loại cáp đồng trần nhiều tiết diện như 25, 35, 50, 70, 95 và 120 mm².
Thanh đồng tiếp địa
Thanh đồng được sử dụng để liên kết các dây dẫn, cọc hoặc thiết bị trong hệ thống tiếp địa.
Hộp kiểm tra điện trở
Cho phép kiểm tra và đo điện trở của hệ thống tiếp địa trong quá trình vận hành và bảo trì.
Hóa chất giảm điện trở
Trong trường hợp điều kiện đất có điện trở suất cao, có thể xem xét giải pháp vật liệu giảm điện trở theo thiết kế kỹ thuật.
6
Vì sao nên chọn cọc tiếp địa mạ đồng phù hợp với công trình?
Không nên chỉ lựa chọn cọc dựa trên giá thành. Khi thiết kế hệ thống tiếp địa, cần xem xét:
- Loại đất và điện trở suất của đất
- Chiều sâu có thể thi công
- Kích thước cọc
- Độ dày lớp mạ đồng
- Số lượng cọc cần sử dụng
- Khoảng cách giữa các cọc
- Phương pháp kết nối
- Tiết diện dây tiếp địa
- Yêu cầu điện trở tiếp địa của công trình
Đối với công trình có yêu cầu kỹ thuật cao, nên để đơn vị thiết kế hoặc kỹ thuật chống sét tính toán hệ thống tiếp địa thay vì chỉ tăng số lượng cọc một cách tùy ý.
Mua cọc tiếp địa mạ đồng ở đâu?
VINANCO GROUP hiện phân phối nhiều loại vật tư chống sét và tiếp địa, bao gồm cọc tiếp địa mạ đồng, cáp đồng trần, thanh đồng tiếp địa, hóa chất giảm điện trở và phụ kiện thi công. Danh mục vật tư chống sét của VINANCO hiện có riêng nhóm Cọc tiếp địa.
Anh có thể xem thêm:
- Cọc tiếp địa mạ đồng Việt Nam D16
- Cọc tiếp địa ACE Ấn Độ D16 × 2,4 m
- Danh mục cọc tiếp địa và vật tư chống sét
- Catalogue vật tư chống sét VINANCO
